53А80 с ЧПУ
зубофрезерный СТАНОК

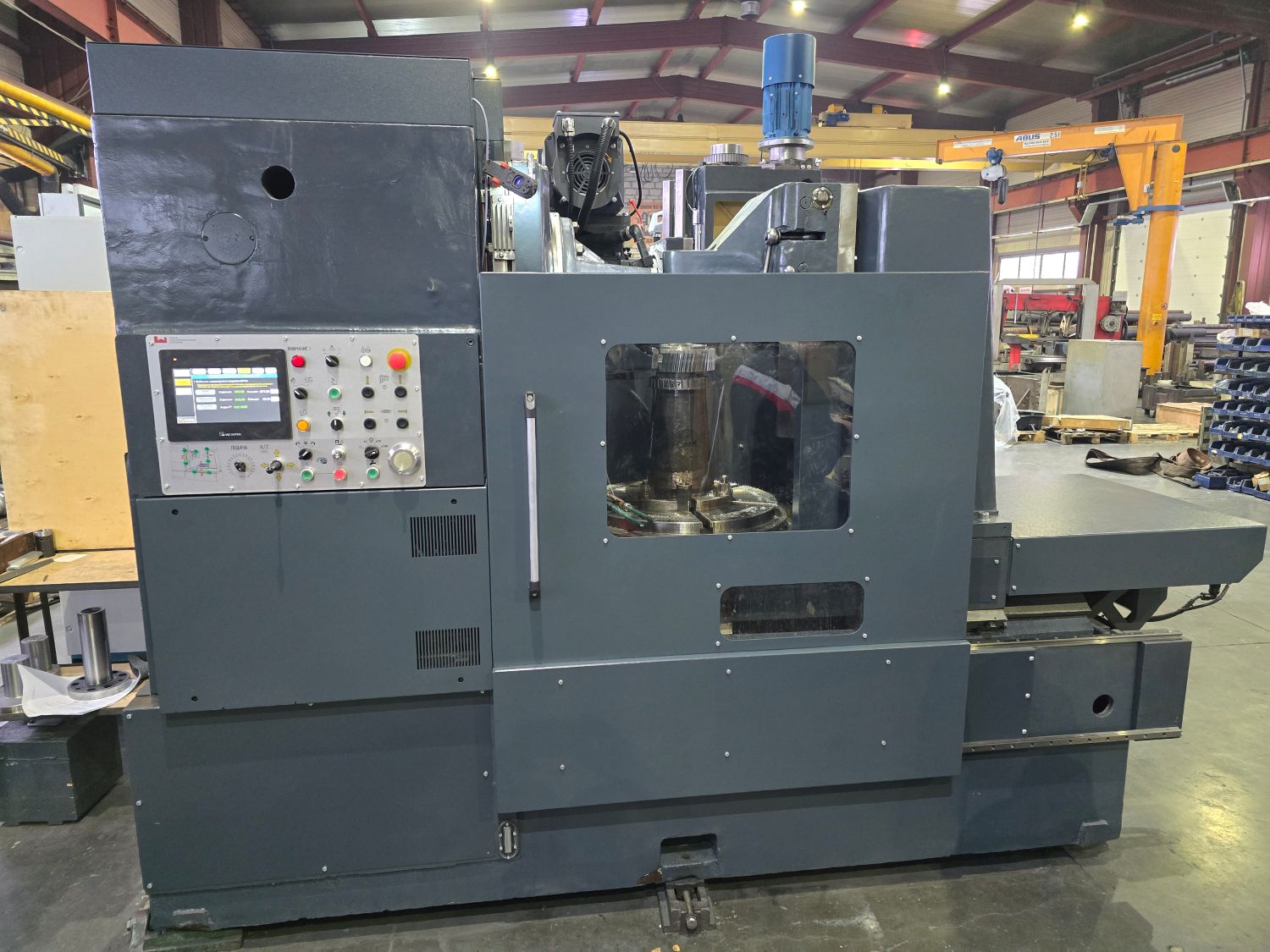

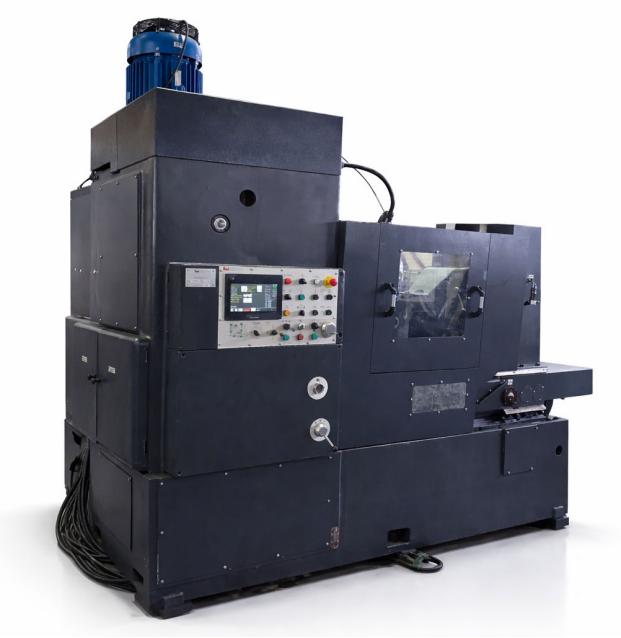

53А80 ЧПУ
Современный станок для нарезания цилиндрических и червячных зубчатых колес в единичном и серийном производстве. Простая подача информации для руководителя — и достаточно технической конкретики для инженера.
Что это за станок
53А80 ЧПУ — станок для предприятий, которым нужно стабильно получать зубчатые колеса без сложной механической переналадки и с понятным управлением через современную систему ЧПУ.
Для зубчатых колес
Нарезание цилиндрических колес червячной фрезой методом обкатки или дисковой модульной фрезой методом копирования.
Для червячных колес
Обработка червячных колес методом тангенциальной подачи с использованием соответствующей кинематики станка.
Для производства
Подходит для индивидуального и серийного производства: ремонтные службы, редукторные заводы, машиностроение, энергетика.
Почему инженер обратит внимание
В станке применена электронная синхронизация осей: отдельные приводы отвечают за вращение инструмента, вращение изделия и подачи. Это снижает зависимость от сложных механических цепей и ускоряет переналадку.
Цифровая кинематика
Согласованное вращение инструментального шпинделя и стола позволяет выполнять обработку методом обкатки с высокой повторяемостью.
Сервоприводы и ШВП
Радиальные, вертикальные и тангенциальные перемещения выполняются от сервоприводов через редукторы и шарико-винтовые передачи.
Понятная эксплуатация
Станок работает по замкнутому полуавтоматическому циклу и в режиме наладки. Основные операции контролируются системой управления.
Основные технические характеристики
Ключевые параметры вынесены в таблицу, чтобы быстро оценить применимость станка под ваши детали.
| Параметр | Значение |
|---|---|
| Наибольший диаметр обрабатываемых колес | 800 мм |
| Наибольший модуль обрабатываемых зубчатых колес | 10 мм |
| Наибольший угол наклона зубьев | ±45° |
| Диаметр стола | 630 мм |
| Конус отверстия фрезерного шпинделя | Морзе 5 |
| Наибольший диаметр червячных фрез | 200 мм |
| Наибольшая длина червячных фрез | 220 мм |
| Пределы частоты вращения фрезерного шпинделя | 30…420 об/мин |
| Расстояние от плоскости стола до оси фрезы | 190…595 мм |
| Расстояние между осями стола и фрезы | 30…500 мм |
| Максимальное осевое перемещение фрезы | 180 мм |
| Наибольший крутящий момент | 1000 Н·м |
| Габариты станка | 3500 × 2270 × 2250 мм |
| Масса | 9800 кг |
| Электропитание | 3 фазы, 380 В, 50 Гц |
| Установленная мощность электродвигателей | 29,98 кВт |

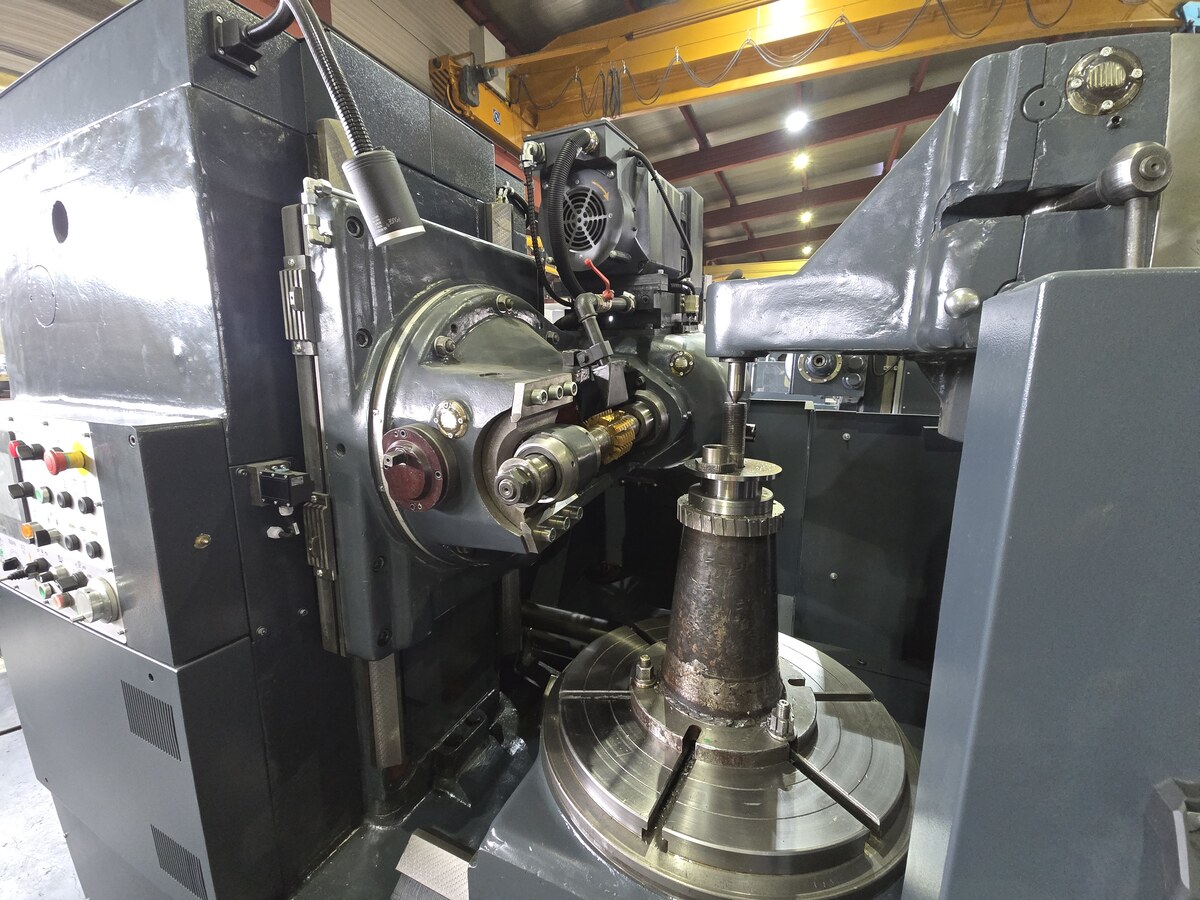

Рабочая зона
Станок рассчитан на обработку колес диаметром до 800 мм. Компоновка с подвижным столом и неподвижной стойкой дает жесткую базу для зубофрезерования.
- поворот фрезерного суппорта для обработки зубьев с углом наклона;
- контрподдержка для закрепления деталей типа «вал»;
- ограждение рабочей зоны и доступ через раздвижные двери;
- система подачи СОЖ в зону резания.
Методы обработки
Страница должна продавать не только станок, но и технологические возможности. Поэтому методы обработки вынесены отдельным блоком.
Конструкция и основные узлы
Для технического специалиста важно видеть, что внутри станка не рекламные обещания, а понятная промышленная конструкция.
- станина коробчатой формы с ребрами жесткости;
- стойка суппортная с вертикальными направляющими;
- стол с приводом круговых и радиальных подач;
- суппорт с фрезерной ползушкой и тангенциальной подачей;
- контрподдержка с гидравлическим приводом;
- шнековый транспортер стружки.

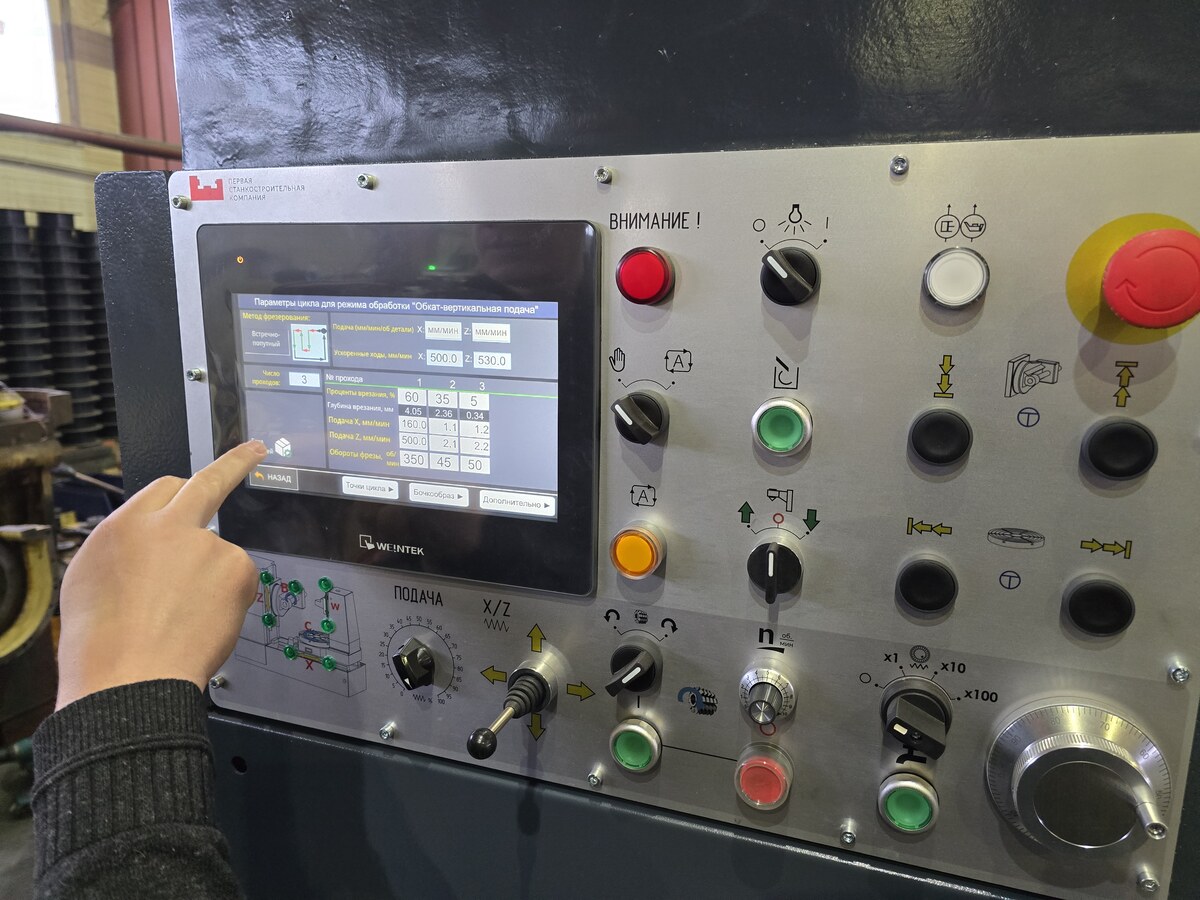

Система ЧПУ и приводы
Система управления построена на промышленной цифровой платформе. Управление основными рабочими движениями выполняется через сервоприводы и программную синхронизацию.
- вращение инструментального шпинделя;
- вращение шпинделя изделия / стола;
- вертикальная подача инструментального шпинделя;
- радиальная подача стола от процессора;
- наладочный и полуавтоматический режим работы.
Комплект поставки
Понятный блок для закупщика и секретаря: что входит в поставку и какие документы передаются вместе со станком.
Станок в сборе
53А80 ЧПУ с электрошкафом, гидростанцией, станцией охлаждения и ограждением рабочей зоны.
Инструмент и принадлежности
Комплект ключей и принадлежностей для обслуживания, настройки и эксплуатации станка.
Документация
Руководство по эксплуатации, документация по электрооборудованию, руководство оператора и технические материалы.
Что получает предприятие
Не просто станок в цех, а готовую технологическую единицу для изготовления зубчатых колес.
Меньше ручной переналадки
Ключевые движения задаются программно, что сокращает подготовительное время.
Повторяемость
Сервоприводы и электронная синхронизация помогают держать стабильный результат в серии.
Сервисность
Гидросистема, смазка, СОЖ и узлы описаны в документации, что облегчает обслуживание.
Безопасность
Ограждение зоны резания, блокировки, аварийные выключатели и требования промышленной безопасности.
Кому подойдет 53А80 ЧПУ
Станок закрывает задачи предприятий, где изготавливают или ремонтируют редукторы, зубчатые колеса и узлы передач.
Редукторные производства
Колеса, червячные пары, ремонт и серийное изготовление передач.
Тяжелое машиностроение
Производство комплектующих для крупного промышленного оборудования.
Энергетика и металлургия
Ремонтные базы, механические цеха, восстановление узлов приводов.
Сервисные предприятия
Изготовление единичных деталей и восстановление зубчатых колес по заказу.
FAQ
Короткие ответы на вопросы, которые обычно задают при первом обращении.
Какой максимальный диаметр колеса?
Наибольший диаметр обрабатываемых колес — 800 мм.
Какой максимальный модуль?
Наибольший модуль обрабатываемых зубчатых колес — 10 мм.
Можно ли нарезать косозубые колеса?
Да, станок рассчитан на обработку колес с углом наклона зубьев до ±45°.
Какая система управления применяется?
В техническом описании указана цифровая система управления SIEMENS с приводами SINAMICS S120 и синхронной работой основных осей.
Что входит в поставку?
Станок в сборе, электрошкаф, гидростанция, система охлаждения, ограждение, инструмент и комплект эксплуатационной документации.
