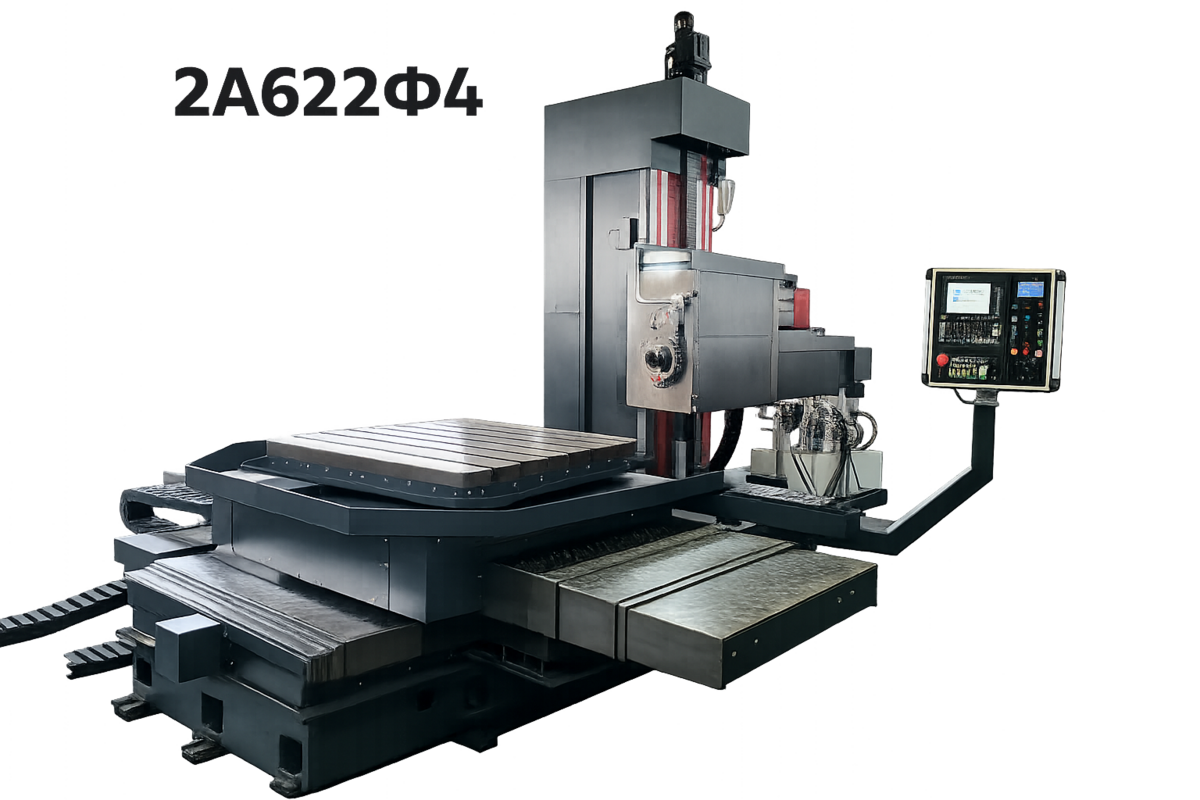

Горизонтально-расточной станок 2А622Ф4 с ЧПУ
Горизонтально-расточной станок 2А622Ф4: современная система ЧПУ, новые приводы, новая электрика, восстановленная геометрия, новая гидравлика, комплект ЗИП и приемо-сдаточные испытания на площадке заказчика.
2А622Ф4 — тяжелый расточной станок для корпусных деталей
Станок предназначен для растачивания, сверления, фрезерования, обработки отверстий и плоскостей на крупногабаритных корпусных деталях. Формат поставки ориентирован на промышленную эксплуатацию: не «просто ремонт», а комплексная поставка станка с новым управлением, новыми системами и подтвержденной точностью.
Современное ЧПУ
Siemens Sinumerik 840D sl или аналог, PLC, сенсорный экран не менее 19”, диалоговое программирование, компенсации, контроль нагрузки и самодиагностика.
Точность 0,001 мм
Прямые измерительные системы по линейным осям, дискретность отсчета 0,001 мм, контроль точности и стабильности позиционирования по ГОСТ ISO 10791-4.
Поворотный стол
Стол 1250×1250 мм, нагрузка до 4000 кг, поворот по оси B на 360° и датчик положения с дискретностью 0,001°.
Технические характеристики 2А622Ф4
Параметры сформированы по техническому заданию на станок семейства 2А622Ф4-1 и адаптированы под коммерческое предложение 2А622Ф4 в формате поставки нового станка.
| Параметр | Значение |
|---|---|
| Класс точности | Н |
| Диаметр выдвижного расточного шпинделя | Ø110 мм |
| Наибольший диаметр растачиваемого отверстия | Ø320 мм |
| Наибольший диаметр сверла по конусу | 50 мм |
| Наибольший диаметр фрезы | 250 мм |
| Рабочая поверхность стола | 1250 × 1250 мм |
| Наибольшая масса обрабатываемого изделия | 4000 кг |
| Перемещение стола по X | 1250 мм |
| Продольное перемещение стола по Z | 1000 мм |
| Вертикальное перемещение шпиндельной бабки по Y | 1000 мм |
| Осевое перемещение шпинделя по W | 710 мм |
| Поворот стола по оси B | 360° |
| Рабочие подачи X/Y/Z/W | 1–5000 мм/мин |
| Быстрые перемещения X/Y/Z/W | 8 м/мин |
| Частота вращения шпинделя | 1–2500 об/мин |
| Наибольший крутящий момент на шпинделе | 1765 Н·м |
| Конус выдвижного шпинделя | 50АТ5 |
| Суммарная мощность электродвигателей | 62 кВт |
| Габариты станка | 4130 × 6335 × 3980 мм |
| Масса станка | 20500 кг |
Что входит в поставку
Мы формируем предложение так, чтобы заказчик получил готовую производственную единицу, а не набор разрозненных работ.
- Новая система ЧПУ Siemens Sinumerik 840D sl или аналог с PLC и станочной панелью.
- Новые приводы подач, главный привод, электродвигатели и шкафы управления.
- Новая кабельная продукция, кабелеукладчики, разъемы, пульт управления и переносной пульт.
- Новые ШВП, подшипники, РТИ, защита направляющих и винтов.
- Новая гидравлическая схема, насосы, распределители, клапаны, датчики, фильтры и охладитель.
- Станция СОЖ с баком не менее 300 л, фильтрацией 50 мкм и подачей не менее 15 л/мин.
Промышленная надежность
- Средняя наработка на отказ — не менее 6000 часов.
- Срок службы после поставки — не менее 15 лет.
- Срок службы до капитального ремонта — не менее 10 лет.
- Коэффициент технической доступности в первый год — не менее 0,93.
- Непрерывная работа в течение суток — не менее 22 часов.
Контроль качества и приемка
Перед передачей заказчику станок проходит сборку, регулировку, обкатку, проверку геометрии, точности позиционирования и приемо-сдаточные испытания по согласованной программе.
Проект
Разработка проекта, электрических и гидравлических схем, согласование состава поставки.
Сборка
Механика, электрика, ЧПУ, гидравлика, СОЖ, защитные конструкции и пульт управления.
Испытания
Обкатка рабочих органов, проверка шпинделя, гидравлики, геометрии и позиционирования.
Ввод
Монтаж, пусконаладка, изготовление тестовой детали и инструктаж персонала.
Документация и обучение
В комплект передачи входят эксплуатационные и ремонтные документы на русском языке, электрические и гидравлические схемы, ведомость ЗИП, инструкции по обслуживанию, восстановлению ПО и программированию.
- Руководство по эксплуатации станка и системы ЧПУ.
- Альбом электрических схем и гидравлическая принципиальная схема.
- Программа и методика приемочных испытаний.
- Постпроцессор для Siemens NX1899 и 3D-модель для симуляции.
- Инструктаж операторов, программистов, электронщиков, механиков и гидравликов не менее 40 часов.
Почему выгодно выбрать 2А622Ф4 как новый станок
Тяжелая база
Станина, стойка и стол рассчитаны на крупные корпусные детали, нагрузку до 4 тонн и силовую обработку.
Современная электроника
Новая ЧПУ, сервоприводы, измерительные системы и диагностика выводят станок на уровень современного производства.
Поставка под задачу
Состав комплектации, цвет, документация, постпроцессор, приемка и требования к монтажу согласуются под производство заказчика.
Горизонтально-расточной станок 2А622Ф4 с ЧПУ — решение для предприятий машиностроения, энергетики, ремонта тяжелого оборудования, производства корпусных деталей, редукторов, плит, рам и ответственных узлов. Поставка станка 2А622Ф4 под ключ позволяет получить промышленный расточной станок с новой системой управления, современной измерительной системой и подтвержденной точностью без покупки импортного тяжелого оборудования аналогичного класса.
Вопросы по поставке
Это новый станок или восстановленный?
Коммерчески предложение подается как поставка станка в состоянии нового промышленного оборудования: с новой системой ЧПУ, новыми приводами, новой электрикой, новой гидравликой, восстановленной геометрией и приемкой. Базовая конструкция тяжелого станка используется как надежная основа.
Можно ли изменить комплектацию?
Да. ЧПУ, приводы, измерительные системы, пульт, цвет, состав ЗИП, документация и требования к подключению могут быть согласованы под конкретное производство.
Какая гарантия?
Гарантия на результат работ — не менее 24 месяцев. На устанавливаемые узлы, агрегаты и материалы — не менее гарантии производителя, но не менее 12 месяцев.
Проводится ли обучение персонала?
Да. Инструктаж операторов, программистов, электриков, электронщиков, механиков и гидравликов проводится непосредственно на станке, объем — не менее 40 часов.
Запросите предложение на 2А622Ф4
Подготовим комплектацию, сроки, цену, требования к фундаменту и условия поставки под вашу производственную задачу.
